Порядок замены инструмента на гидравлических прессах серии  CKO.

         Очень важной отличительной особенностью гидравлических прессов серии СКО производства японской фирмы "MITSUISI FUKAI IRON WORKS CO., LTD" является то, что в данных прессах реализован алгоритм очень быстрого перехода с одного вида изделий на другой вид изделия. На практике данный переход осуществляется за время около 20 минут ( с учетом смены захватов для кирпича). Установка и демонтаж инструмента производится с помощью "тележки для смены инструмента":

1.  Предварительно на «тележку для смены инструмента» устанавливается весь инструмент в сборе:
а) нижний пуансон устанавливается на специальную площадку (которая расположена на тележке) со штифтами для правильного базирования     пуансона- фото 1;
б) на верхнюю поверхность тележки, также оборудованную штифтами для правильного базирования пресс-формы, устанавливают пресс-форму- фото 2 и фото 3. при этом гнезда пресс-формы «надеваются» на нижний пуансон фото 4 и фото 5;
в) в гнезда пресс-формы устанавливают верхний пуансон- фото 6. Опирается верхний пуансон на нижний пуансон.

2.  После выполнения операций 1а)-1в) тележка с инструментом готова к установке в пресс- фото 7 и фото 8.

3.  Далее для обеспечения возможности заезда тележки с инструментом в пресс необходимо откатить транспортер кирпича-сырца ( время на откатку около 1-й минуты) и снять со сдвигающего захвата пресса переднюю планку ( время на съём около 3-х минут). В случае перехода на формование на другой формат изделия (например, вместо 40 кирпичей на ребро – на 28 кирпичей на ложок ) одновременно меняются захват пресса и грейфер укладчика ( время около 15 минут).

4.   Тележка подкатывается на специальном передаточном мосту к рельсам напротив пресса- фото 9.

5.   Далее тележка закатывается в пресс (тележка оборудована приводом)- фото 10.

6.   Ползун верхнего главного цилиндра опускается до соприкосновения с верхним пуансоном и верхний пуансон прижимается к ползуну специальными зажимами с пневмоприводом - фото 11. После этого верхний ползун поднимается (вместе с верхним пуансоном ) фото 12 и фиксируется устройством безопасности фото 13

7.    После этого специальные гидроцилиндры (4шт) поднимают пресс-форму до упора (один из цилиндров виден на фото 14) и еще 4 цилиндра сбоку зажимают пресс-форму специальными клиньями для полной и гарантированной фиксации пресс-формы. При этом пресс-форма оказывается посаженной на специальные штифты для правильного базирования относительно пресса.

8.    Четыре специальных цилиндра фото15 поднимают нижний пуансон вверх для полного освобождения тележки и возможности её выезда из пресса- фото 16.

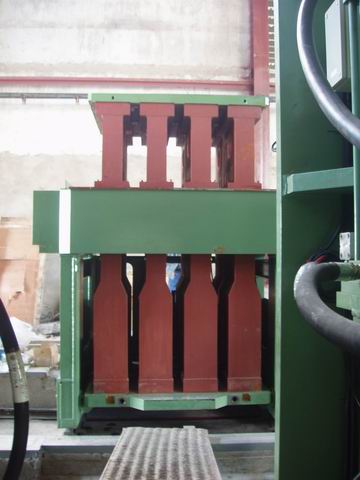

9.    Далее тележка выезжает из пресса и откатывается в сторону- фото 17.

10.   Специальные цилиндры (описанные в п.8) фото 15 опускают нижний пуансон до соприкосновения его с ползуном нижнего главного цилиндра. Нижний пуансон прижимается к ползуну специальными зажимами с пневмоприводом- фото 18 и фото 19. Установка инструмента завершена.

Вся процедура установки инструмента по п.п. 5-9 занимает около 2-2,5 минут.
Демонтаж инструмента производится в обратной последовательности и занимает также время 2-2,5 минуты.
  Как правило работа ведется следующим образом:

а) пресс формует изделия  №1;
б) для последующего демонтажа инструмента наготове стоит пустая "тележка №1 для смены инструмента";
в) для последующей установки в пресс заблаговременно на "тележку №2 для смены инструмента" устанавливается инструмент для формования  другого вида изделий или аналогичный инструмент но с новыми пластинами ( в случае плановой замены изношенных пластин) ;
г) когда наступает время для перехода на другой вид изделия:

-"тележка  1 для смены инструмента" заезжает в пресс, демонтирует инструмент  1 и отъезжает в сторону;
-"тележка  2 для смены инструмента" с новым инструментом заезжает в пресс, устанавливает инструмент в пресс и выезжает в сторону.

Пресс готов к работе на другом виде инструмента.

Для работы на нескольких форматах изделий необходимо 2 тележки и различные виды инструмента (минимум 2), например : для пустотелых изделий -28 кирпичей на ложок; для одинарного кирпича- 48 кирпичей на ребро; для пустотелых блоков размером 390х190х188 мм и т.д.
